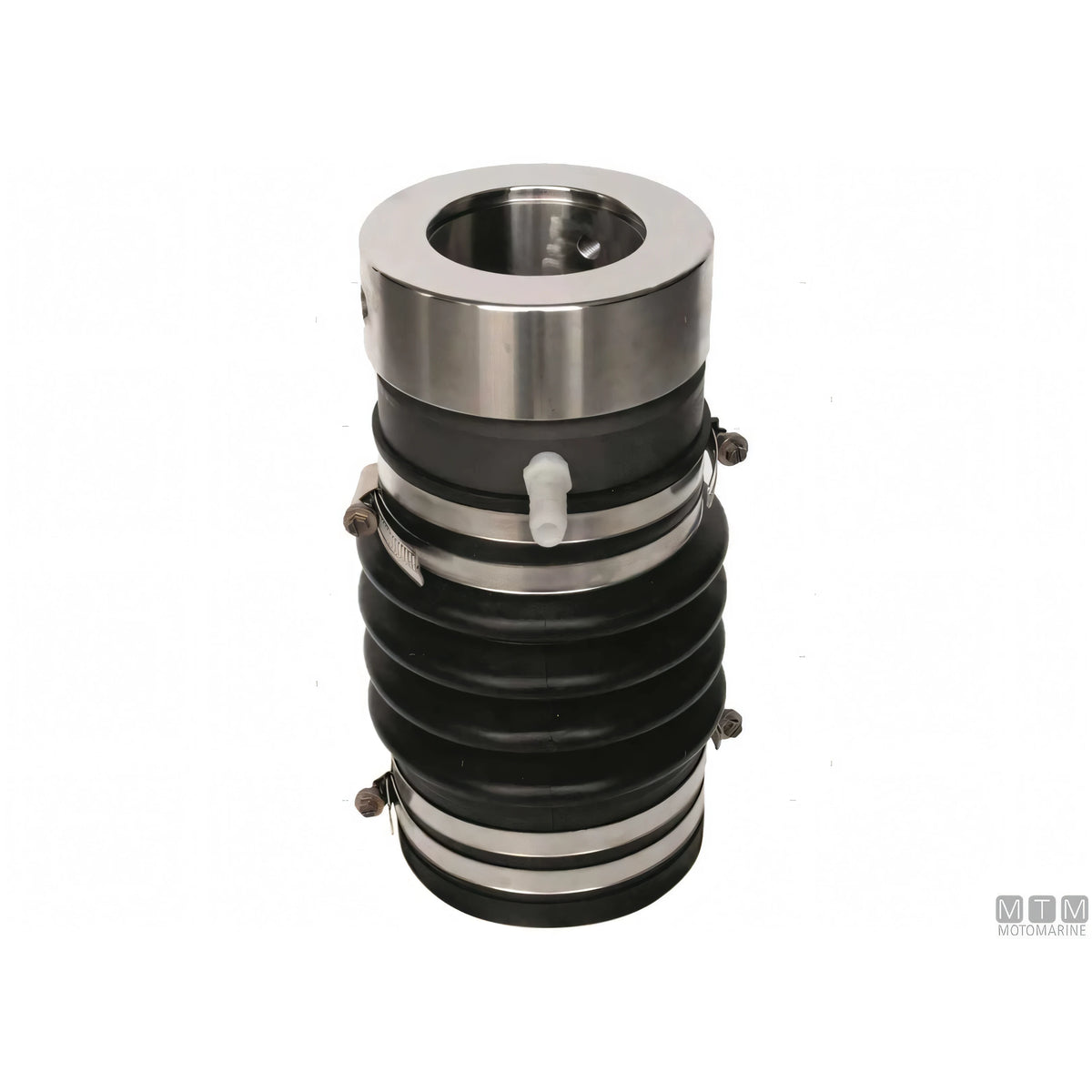

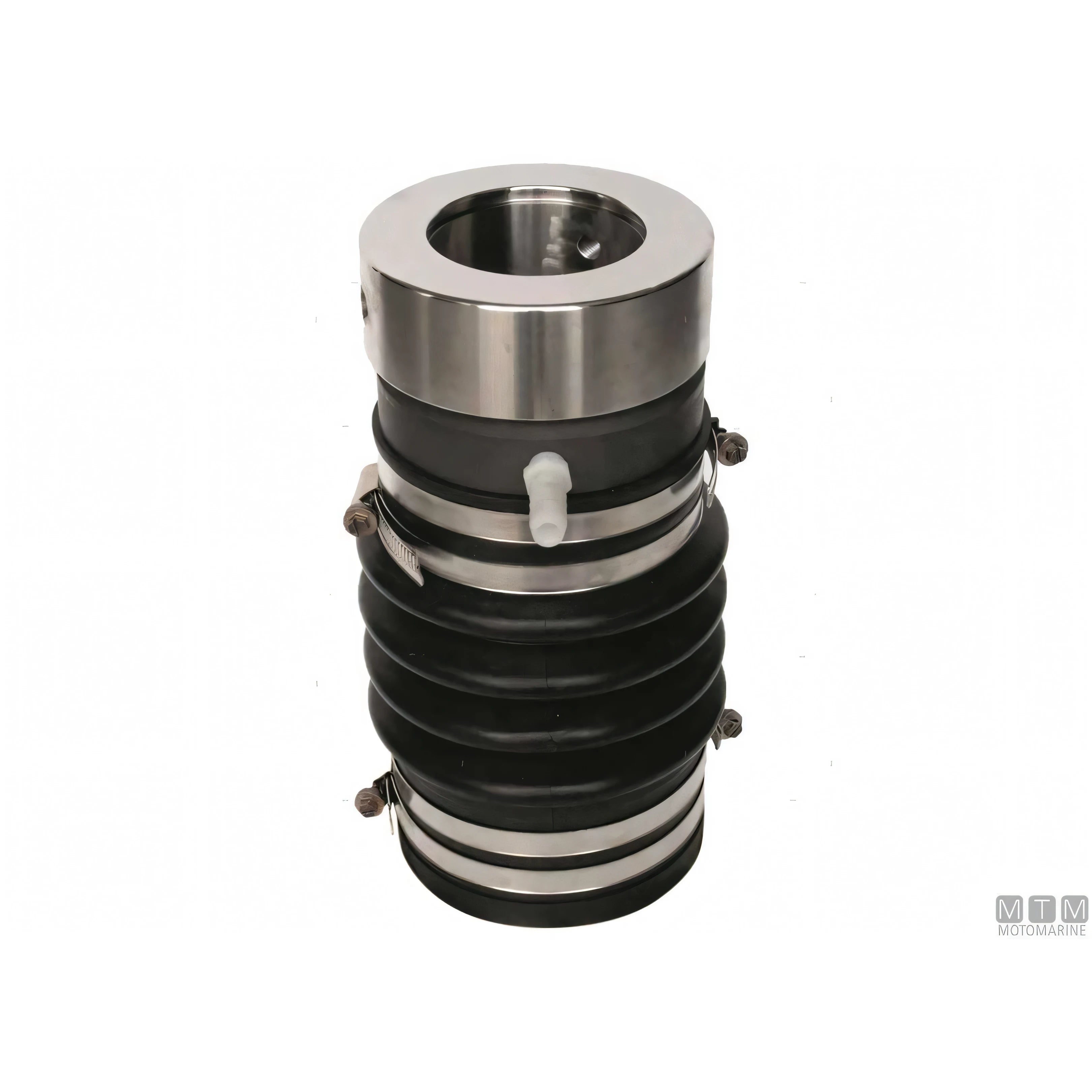

Tenuta Meccanica Tor per Astuccio 113 mm in Acciaio Inox 316 e Grafite

La tenuta meccanica Tor Marine impedisce l'ingresso di acqua nello scafo nel punto in cui l'asse porta elica attraversa l'astuccio. La tenuta avviene per contatto planare tra un anello in Acciaio Inox 316, fissato con grani direttamente sull'asse (e quindi rotante insieme ad esso), e una parte in Grafite che resta ferma. Il gruppo si installa sul tubo astuccio tramite un manicotto in gomma fissato con fascette, con montaggio e manutenzione semplici.

La misura standard di attacco del manicotto al tubo astuccio è di 113 mm ed è disponibile per diversi diametri dell'asse porta elica. Sono disponibili inoltre riduzioni dedicate per installare la tenuta anche su tubi astuccio da 87 mm, 95 mm e 102 mm, o su misure in pollici come 3''1/4 e 4''.

A chi è rivolto

È indicata per chi deve sostituire o installare la tenuta meccanica dell'astuccio su imbarcazioni con asse porta elica dei diametri indicati, e per chi ha un tubo astuccio da 113 mm o necessita di adattarlo tramite riduzione.

Quando e perché sceglierlo

Si sceglie quando la tenuta meccanica esistente è usurata e va sostituita, oppure in fase di installazione di un nuovo astuccio, per garantire una tenuta stagna affidabile nel punto di passaggio dell'asse. La scelta della misura corretta dipende dal diametro dell'asse porta elica e dal diametro del tubo astuccio, eventualmente adattato con le riduzioni disponibili.

Caratteristiche principali

• Materiale: Acciaio Inox 316 e Grafite
• Tenuta per contatto planare tra anello inox e parte in grafite
• Anello inox fissato con grani sull'asse, ruota insieme ad esso
• Parte in grafite fissa sulla tenuta
• Installazione su tubo astuccio tramite manicotto in gomma e fascette
• Misura standard di attacco: 113 mm

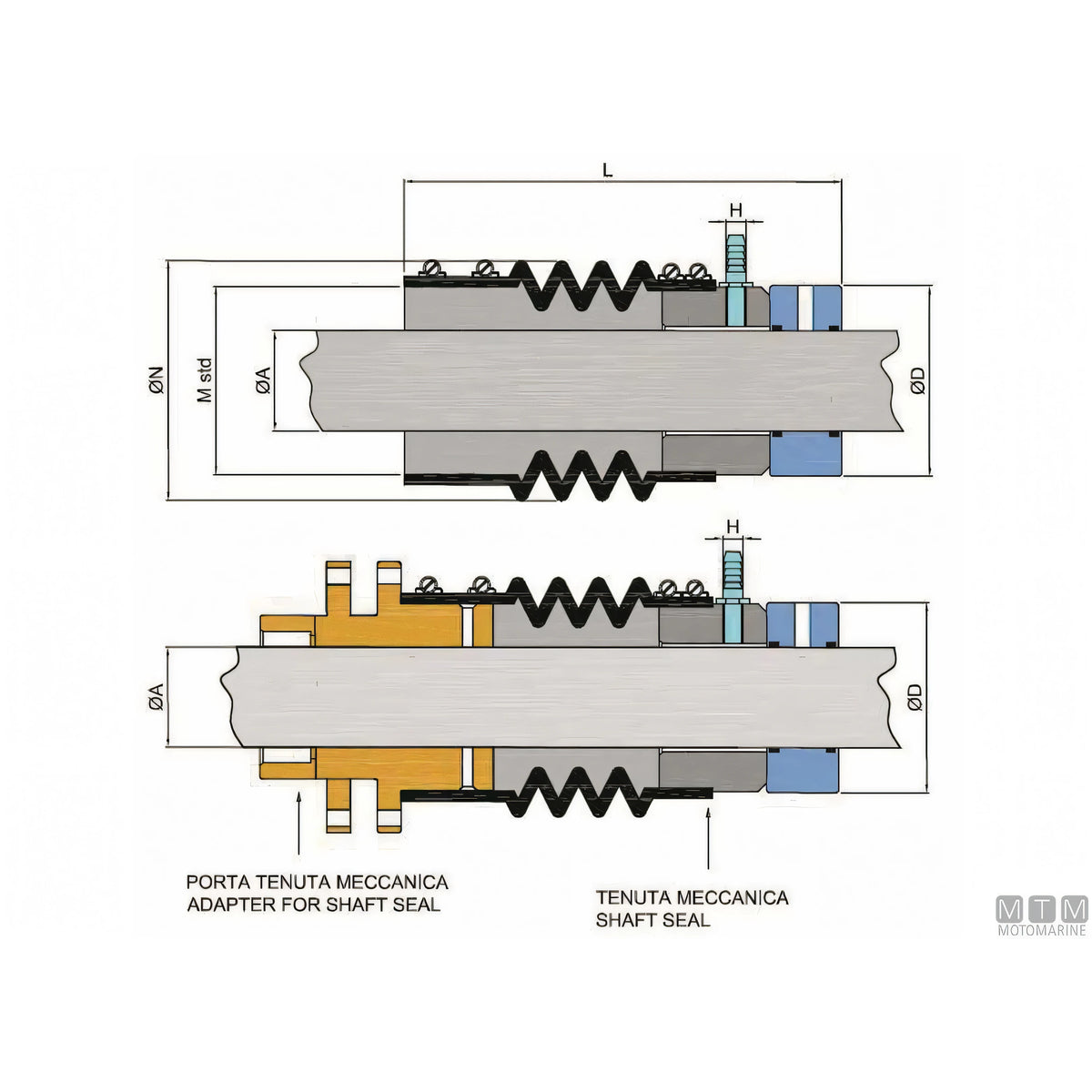

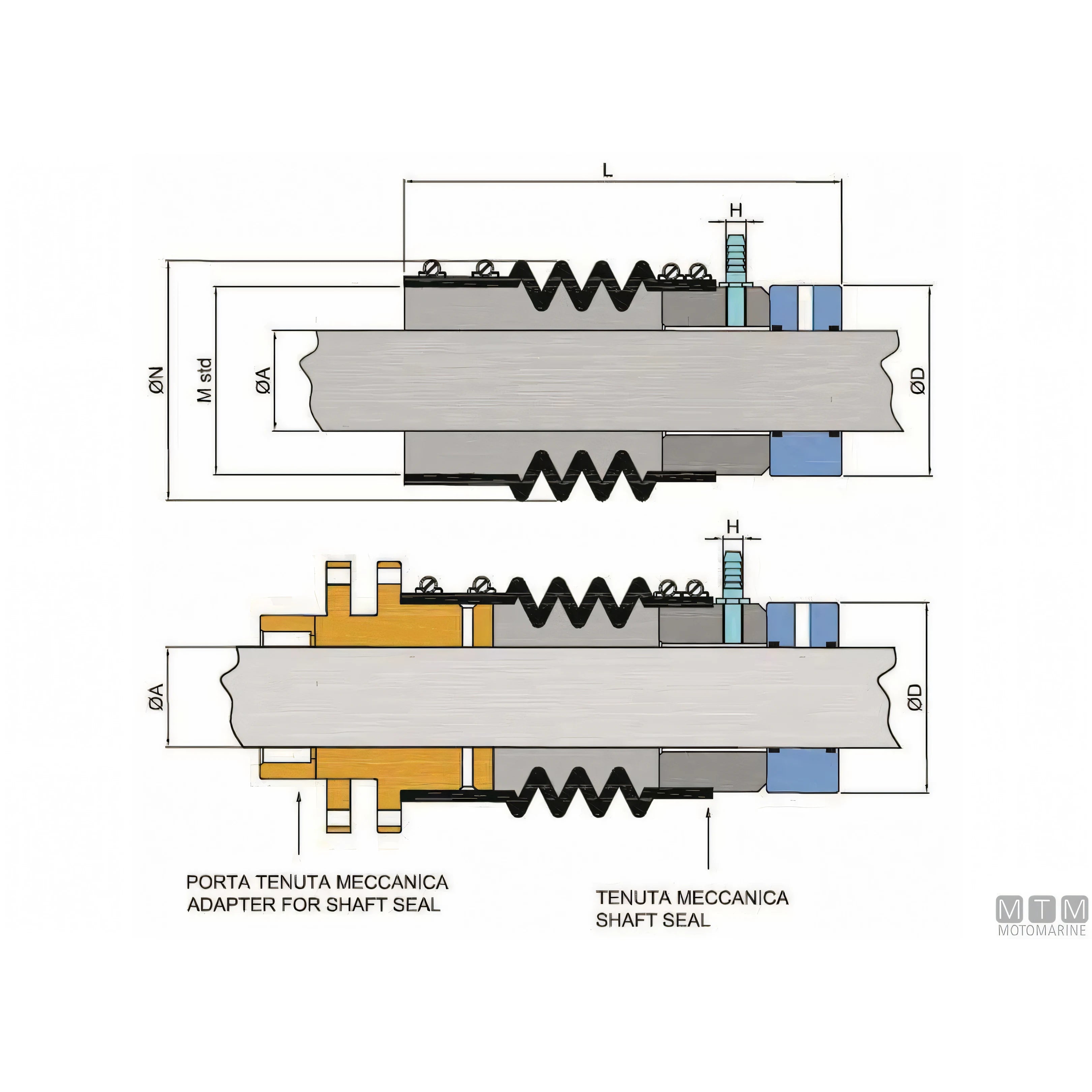

• 4900560: Asse ø 60 mm, D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900563: Asse ø 63,5 mm (2''1/2), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900565: Asse ø 65 mm, D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900566: Asse ø 66,67 mm (2''5/8), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900569: Asse ø 69,85 mm (2''3/4), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900570: Asse ø 70 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900575: Asse ø 75 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900576: Asse ø 76,20 mm (3''), D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900580: Asse ø 80 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
• 4900593: Riduzione 113>95 mm
• 4900594: Riduzione 113>102 mm
• 4900597: Riduzione 113>87 mm
